ネットワークタイムサーバー ETS-204 概要

GPS NTP タイムサーバ
GPS NTP タイムサーバ



● 寸法:12cm x 10cm



● 重さ:約300g



● 対応通信ポート:LAN(RJ45)ポート及びRS-232Cポート



● 電源供給:専用ACアダプタまたはUSBポート



● 内部時刻補正方式:GPS、標準時刻電波(JJY)60Khz/40Khzから選択可能



● 停電対策:

1)2つのバッテリーを搭載

  Lithium Rechargeable Battery(SEIKO LITHIUM 5.5mA )

  LI-ion POLYMER (3.7V/300mAh)

2)停電復帰時にはGPSかJJYから正確な時刻を受信してからNTPサーバ(発信)機能を開始



●内蔵時計:SEIKO製 高精度 RTCモジュール



● 長期運用対策:

全ての部品は業務用仕様に合わせて設計しており、長期間・安定動作が可能です。



● アンテナ延長対応:

専用ケーブルにより電波アンテナは最長50m、GPSアンテナ最長35mまで延長配線可能



● 用途:

医療機器、防犯録画装置(DVR)、ATMブース、業務用タイマー、業務用PC等とネットワークで1:1または1:複数で接続し、業務用機器の時刻を常に正確に維持できます。



こんなタイムサーバーがほしかったのではありません?



●業界最初*GPSと電波時計モジュール(40KHz/60KHz)を同時内蔵した小型NTPサーバー

  (*2009当社調べ)



●縦12センチ、横10センチ、世界最小レベルのコンパクトサイズ

   A4紙4分の1のコンパクトサイズ!  (サイズ:12cm x 10cm , 約300g)



● 停電・瞬停対応用のバックアップ・バッテリー搭載



● ノイズ等による異常時刻の受信を徹底ガード(2重安全装置搭載)



●GPSアンテナ最長35m、時刻電波アンテナ最長50mまで延長可能

 (※オプションの専用ケーブル等が必要です。)


ETS-204
ETS-204



Radio Clock & GPS方式 NTP Server



超軽量・超小型の高性能の小型NTPサーバー

※ 本体 = A4紙4分の1サイズ




業務用 時刻補正 タイムサーバ ETS-204 (V2) GPS・電波時計両対応!


電波時計 GPS両対応 小型NTPサーバー
電波時計・GPS NTPサーバー ETS-204(V2)



業務用 時刻補正・時間補正装置 ETS-204



各種業務用機器の時刻補正用NTPサーバー



● 設置・設定にPC接続は必要ありません!!!

  :内蔵のLCDで電波やGPSの受信状況を確認しながら現場で簡単に受信方式とIP等の設定が可能






GPS 電波時計連動タイプ・超小型・高性能 ネットワークNTPサーバー




[製品概要]



ATMブース、医療機器、業務用タイマー設備、防犯用レコーダー(DVR)、POSレジ等の内部時計(RTC)を常に電波時計やGPSの正確な時刻にあわせるための独立形NTPタイムサーバーです。



電波時計又は衛星GPS信号を用いて常に正確な時刻情報を受信し、ネットワーク(LAN又はRS-232)で同期を行います。

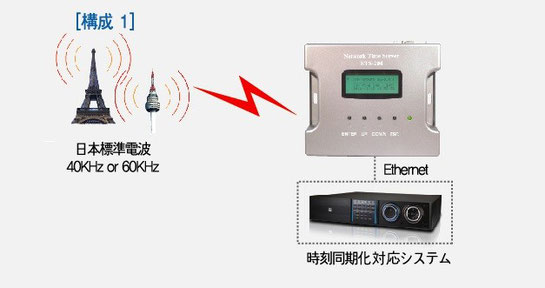

電波時計 NTP タイムサーバー 運用例


図1 電波時計方式NTPサーバー ETS-204
電波時計方式NTPサーバー

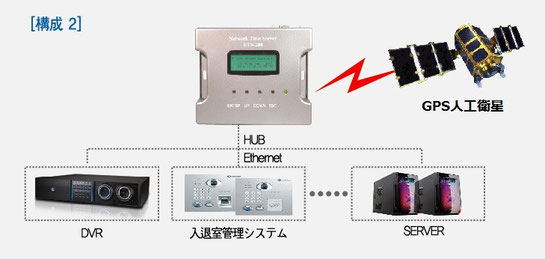

GPS NTP タイムサーバー 運用例


小型 電波時計 / GPS NTPサーバー
GPS NTPサーバー



現場の時刻受信状況(受信率)を確認しながら、

電波時計方式(60KHz/40KHz)又はGPS信号方式のどちらかで選択が可能です。

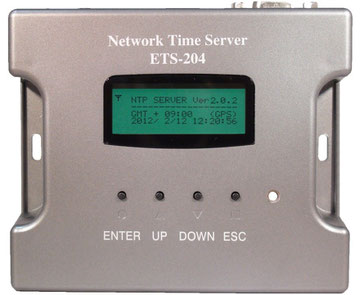

小型タイムサーバー 前面液晶、インターフェース部


小型 NTP タイムサーバー  (ATM/CD,DVR/CCTVシステム用独立形NTPサーバー)
業務用 NTP タイムサーバー ETS-204 (ATM/CD,DVR/CCTVシステム用独立形NTPサーバー)

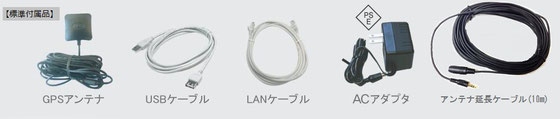

ETS-204 付属品




【 ETS-204(V2)本体セット 標準付属品のご案内 】



● 専用ACアダプター (1.8m DC5V、PSE認証取得品)

● USBケーブル(電源供給専用)

● LANケーブル (1mクロスケーブル、機器との1:1接続用)

● 専用GPSアンテナ(高感度、5m)

● 専用GPS延長ケーブル(10m)x1本





【 ETS-204(V2) オプション部材のご案内 】

● 電波受信用延長・外部アンテナ(10m) *最長50mまで延長可能

● 電波時計及びGPSアンテナ延長ケーブル(3芯) *最長35mまで延長可能

  (JJY時刻電波は本体にアンテナ内蔵のため、外部アンテナなしでも受信できます。)



小型 電波時計・GPS NTPサーバー ETS-204 付属品
小型 電波時計・GPS NTPサーバー ETS-204 付属品

ネットワーク タイムサーバー ETS-204(V2) 製品の特長

Compact GPS NTP Time Server ETS-204

SPEC & Merit



● 電波時計(日本標準電波)又はGPS信号を受信し正確な時刻を維持、情報機器の時刻をネットワークで補正するための装置です。*接続する情報機器はネットワーク時刻同期化(NTP)に対応する必要があります。



 多様な業務用機器に対応

  PC Type, Embedded Type情報機器の時刻補正用NTPタイムサーバー



 多様な時刻情報受信方法

1)内部アンテナ又は外部・延長アンテナ(オプション)によるJJY時刻電波受信

2)GPSアンテナによる時刻受信



日本国内及び世界各国でも使用可能

1)日本標準電波JJY(40KHz/60KHz)の受信地域で使用可能

2)海外等の電波受信不可地域ではGPS方式で対応 (電源はUSBの5vで供給可能)



連動機器等のUSBポートから電源供給が可能



1台のETS-204システムに複数の情報機器を接続し、時刻補正が可能 ( 最大253台 )



● 状態LEDから正常動作の確認が可能 (正常=緑色、異常=オレンジ色)



LCD画面に現在時刻、受信電波の種類(GPS使用時はGMT)、信号受信状態、内部・外部アンテナの使用状態が表示されます。



バックアップバッテリーを内蔵

 停電時にも独立動作が可能 ( 出荷時基準 - 15分以上動作 )



電波受信またはGPS信号受信ができない場所では延長・外付けアンテナ-接続で対応可能
  (延長・外部アンテナのケーブルの長さ = 標準10m、最大でGPSアンテナは35m、JJY外部アンテナは50mまで延長が可能)



電波またはGPS信号の受信不可の場合、内部時計による現在の時刻表示が可能

 (電波またはGPS信号の再受信時には内部時刻を自動的に補正)



内部時刻は20分周期で更新を行い、常に正確な時刻の維持が可能


小型 NTPサーバー ETS-204(V2) 仕様書



Compact GPS NTP Server ETS-204 Spec Sheet



項 目    仕  様
品 名 標準時刻電波(JJY)&GPS受信方式小型NTPサーバー
型 番 ETS-204 (V2)
受信部 GPS受信部(本体内蔵)、GPSアンテナ(外付け、付属品)

40Hz/60Hz標準時刻電波受信モジュール(本体内蔵)、

外付け外部アンテナ(オプション品)

送信部 RJ-45(LAN), 9pin D-SUB(RS-232シリアル通信)
  LCD液晶(白黒), LED x 1個 (正常:緑色、異常:オレンジ色)
搭載プロトコル

NTP v3, v4  (NTP multicast)Simple Network Time Protocol (SNTP)

Windows net time NTP multicast

RS-232 DATA Protocol
ネットワーク設定 IPアドレス、サブネットマスク、ゲートウェイ(手動設定)
内蔵バッテリー

LI-ion POLYMER (3.7V/300mAh) x1

※瞬停や停電時のバックアップ用電源(約15分以上動作維持)



 Lithium Rechargeable Battery(SEIKO LITHIUM 5.5mA ) x 1

※RTC用(約15日間日付・時刻情報維持)

入力電源

 DC5V専用アダプタ(付属品) 又は USBからの電源供給(5V)

消費電力

 約1W(LCD OFF時)

動作温度

 0℃ ~ 40℃

重 量

 約300g

サイズ・寸法

  120 x 100 x 30 (mm)

ダウンロード
仕様書ダウンロード
ETS-204(V2)仕様書(PDF)
ETS-204仕様書_2012013_I_Web.pdf
PDFファイル 162.3 KB

タイムサーバー ETS-204(V2) 性能・機能




小型 電波時計・GPS NTPサーバー ETS-204

Designed By Japan for Business use



● 安全性

瞬間停電防止用のリチウムポリマーバッテリーを内蔵し、停電時にも約30分以上動作が可能です。(出荷時のバッテリーの状態を基準)

例え、電源が切れて内蔵のリチウムポリマーバッテリーの電力までなくなっても別途の充電式ボタン電池で日付・時刻情報等は約15日以上維持できます。

そして、現場のトラブル(落雷等)によりサーバーの時刻が常識外の範囲(工場初期値や1900年等)・条件となった場合にはNTPサーバーの自動停止機能が働き、間違った時刻を連動機器に発信しないような複数の安全機能を搭載しています。



● 耐久性

全ての部品は業務用仕様に合わせて設計しておりますので、長期間・安定動作が可能です。

※ ETS-204の全ての部品は5年以上の24時間現場運用(室内)を想定して選定しております。

<参考品質データ> 2013.06現在 ----------------

○ 過去故障率実績

 過去3年間の故障率累計(2010~2013年設置分合計):0.5%未満

 ※過去の実績であり、今後の製品故障率を保証するものではございませんので、ご注意下さい。

○ 製品期待寿命の目安:約5年~10年

 ※ 実際の機器寿命は設置現場及び運用状況により異なります。

------------------------------------------------------



● 拡張性

RS-232ポートによる専用プロトコルの搭載・送信が可能(カスタマイズ必要)

※標準搭載のRS-232プロトコルはPanasonic製の一部業務機器向けの時刻データ送信プロトコルになっています。



● 専用アンテナケーブル

汎用のGPSアンテナ等は通常5m~6m程度しか延長、通信ができませんが、

ETS-204(V2)は独自の専用アンテナケーブル(3芯)を提供、時刻電波アンテナは最長50m、GPSアンテナは最長35mまで延長が可能です。

※専用GPSアンテナは屋外設置可能な防水仕様です。





*ご参考

【 内蔵バッテリーの寿命及び劣化後の動作について 】

瞬停防止及び内部時刻維持用の二つの内蔵バッテリーは運用期間中約300-500回の停電(通常は5年以上対応)まで対応できる仕様ですが、期間でなく放電回数による寿命計算なので消耗品扱いとなります。

但し、USBやAC電源が供給されていれば、例えバッテリーの寿命が来ても問題なく正常動作できる仕組になっているのでご安心下さい。





● 他にも様々な面で「業務用機器」としての機能と性能に合わせています。




ダウンロード
ETS-204(V2) 製品カタログ
ETS-204(V2)の製品カタログです。
ETS-204(V2)NL.pdf
PDFファイル 3.7 MB





金融機関、ATM機器、医療機器、入退室機器、防犯機器(IPカメラ及びCCTVシステム)、各種タイマーとの連動・時刻補正にぜひETS-204(V2)をご検討下さい。



GPS・電波時計方式NTPタイムサーバーETS-204(V2) についての



● お問合せはこちらまで



------------------------------------

 OEM/ODM生産・供給可能製品です。

 * 企画・営業・品質部門:東京都千代田区所在

 * 生産工場:韓国・ソウル

------------------------------------
